关于净化间空气处理形式选择的问题
摘要：图列出净化间空气处理的4种形式，针对国内在洁净度等级要求下,常规的颗粒度0.1μm,0.3μm和0.5μm三个不同要求列出空气处理方式的选择表,以供参考。
关键词：净化间 空气处理 洁净度 颗粒度
自2001年国家发布<<洁净厂房设计规范GB50073-2001>>以来,国内的许多净化间设计都遵守上述的规范,但是在各种等级和颗粒度的要求下采用哪种空气处理形式?规范没有具体的说明,一般是根据现场的具体情况和以往的设计经验进行选择,通常有如下四种形式:

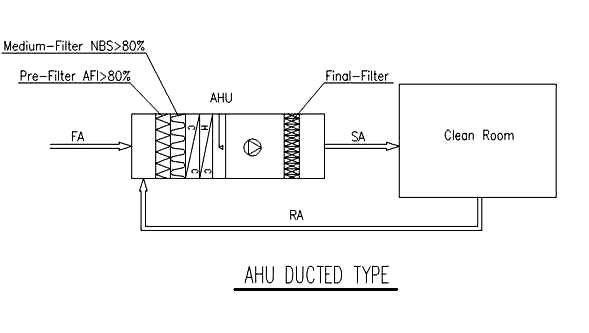

1. AHU ducted type,

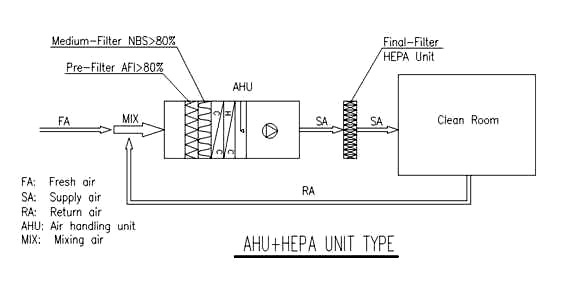

2. AHU+HEPA unit type,

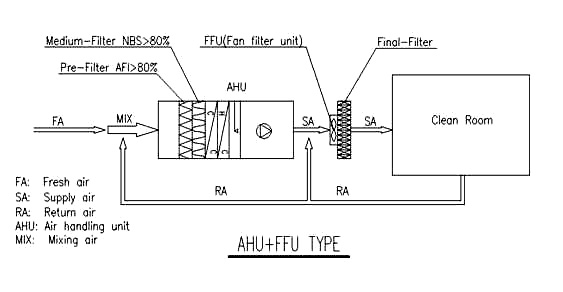

3. AHU+FFU type,

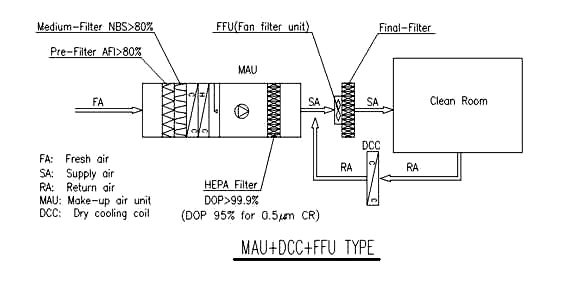

4. MAU+DCC+FFC type
分别用图形表示如下:
针对国内在洁净度等级要求下,常规的颗粒度0.1μm,0.3μm和0.5μm三个不同要求列出空气处理方式的选择表,以供参考:
|
Class |
0.1μm |
0.3μm |
0.5μm |
|
1 |
CR type |
①MAU+DCC+FFU |
①MAU+DCC+FFU |
①MAU+DCC+FFU |
|
10 |
CR type |
①MAU+DCC+FFU |
①MAU+DCC+FFU |
①MAU+DCC+FFU |
|
100 |
CR type |
①MAU+DCC+FFU |
① MAU+DCC+FFU
② AHU+FFU |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
|
1,000 |
CR type |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
|
10,000 |
CR type |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
① MAU+DCC+FFU
② AHU+FFU
③ AHU+HEPA unit |
① AHU Ducted
② AHU+FFU
③ AHU+HEPA unit |
|
100,000 |
CR type |
|
① AHU Ducted
② AHU+HEPA unit |
① AHU Ducted
② AHU+HEPA unit |
