主要技术参数

1 、 氧气流量 Q 高峰： 24~40 m 3 /h 20 瓶 ~70 瓶 / 日。

2 、 末端输出压力： 0.3~0.5Mpa （亦可根据用户需要增加压力）。

3 、 本系统可带终端数： 10 ~1000 个。（每终端最大流量 >15L/min ）。

4 、 系统管路小时漏率平均 >0.15% 。（国标 >0.5% ）

5 、 气瓶组自动切换，也可并接液氧罐。

6 、 终端采用插拔式自密封快速接头，使用方便。

7 、 汇流排气瓶可手动或自动切换，也可并接液氧罐或制氧机。可带终端 1000 个以内


主要特点
    供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。
    氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
    氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
    每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。
    输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。

主要用途
    集中供氧系统是将氧气气源集中于一处,气源的高压氧气经减压后,通过管道输送到各个用气终端,在各个用气终端处设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。

工作原理
    集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。

主要组成
    集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。

1 气源气源可以是液氧,也可以是高压氧气瓶。当气源是高压氧气瓶时,可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组,一组供氧,另一组作备用。

2 控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等。

3 供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。

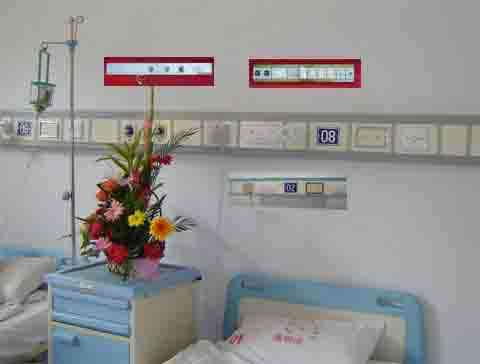

4 用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也可关闭手动阀门。
根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式。


5 报警装置报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出使用压力的上下限时,报警装置即可发出声、光报警信号,提醒有关人员采取相应措施。
