文章简介：空调智能温控电源(图)

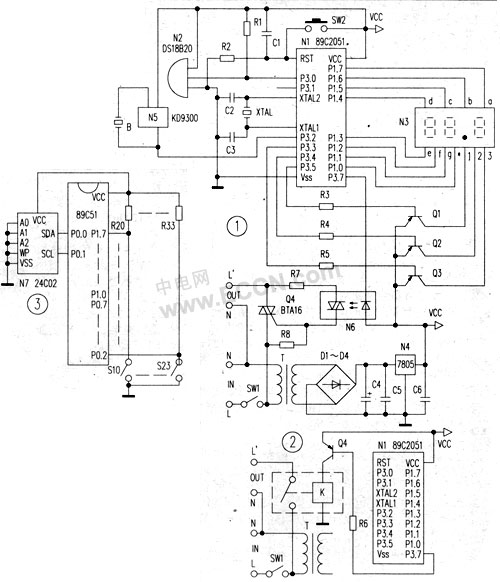

图l为双向可控硅执行供电型电路，N1为单片机89C2051，N2为单总线高精度数字温度传感器DSl8820，N3为3位LED数码管．N4为7805稳压集成块，N5为音乐集成块KD9300，N6为光耦4N25。
闭合电源开关SW1，单片机通过读取N2上的温度数据．再把该数据转换成显示码送数码管N3，通过N1的P3.3～P3.5口使数码管N3显示温度，通电1秒即可显示环境温度，温度显示范围为0.00～99.9℃。
单片机的程序中有2组控制温度值：一组是27.5℃(暂定值1)、26℃；另一组是17℃(暂定值2)、20℃。
第1组温度值用于控制空调制冷。当环境温度高于27.5℃时，N1的P3.7脚由高电平变为低电平，光耦N6工作，双向可控硅Q4导通，温控电源装置有交流电源输出，空调得电开启。当环境温度低于26℃时。N1的P3.2脚由高电平变成低电平。音乐集成块N5工作。扬声器B发出音乐，提示环境温度偏低应调高空调温度。一分钟后，如果环境温度仍低于260℃,则N1的P3.7及P3.2脚都由低电平变成高电平，N6及N5都不能工作，音乐关例，可控硅Q4截止，装置无交流电源输出。强行断开空调电源。只有当环境温度再次高于27.5℃时，此装置才有交流电源输出。
第2组温度值用于控制空调制热。当环境温度低于17℃时．温控电源装置有交流电源输出，空调得电可以工作。当环境温度高于20℃寸．首先音乐提示，然后强行断电。
上述27.5℃和17℃都是预设置值，最终值可任意设置。
供电执行电路也可由继电器组成，参见图2，用三极管04、继电器K取代图l中的双向可控硅和光耦。电路的其余部分相同(略)。
对有特殊情况环境要求的空调，可采用带密码的温控电源装置。
参见图3，CPU用89C5l，增加一只串行EEPROM芯片N7(24C02)．还有14个密码设置开关，电路的其余部分基本同图l(略)。单片机程序中可设定几百个密码．每个密码的使用有时间限制，且按照特定的顺序有效。有特殊情况时，需从相关部门得到密码，对应设置开关组后，装置直接供电，无温控限制。
S23为密码设置总开关．密码开关组为S10～S22，共有2(8192)种密码组合。随机试出密码方式的概率约八干分之一。输入密码时．先按下S23，然后设置S10～S22，最后按起S23完成一次密码输入。在程序中已设定密码错误的次数，当输入密码超过设定的次数时，密码将被锁定，输入密码无效，这时只有输入解码密码，才能解锁，而且解码密码也有数百个．每个也只能用一次，解码密码也由相关部门管理。
N7用于存储输入错误密码的次数、正确密码的次数及正确密码的使用时间。
本温控电源装置运行稳定。因采用了高精度数字温度传感器DSl8820。控制、显示精度高．装置功耗低(约2W)、成本低(20元左右)，算上最终的安装费成本大约30元．大约是一部1.5P空调调高1℃3个月节省的电费。该装置易于安装，可以替换原有插座，也可与原有插座串联。
